Télérelève des compteurs électriques
La télérelève permet de récupérer automatiquement les données d'un compteur électrique, sans avoir à relever son écran manuellement.
Du simple affichage local à la supervision complète d'un bâtiment, plusieurs solutions existent : VISUCLIC20, VISUWEB, Modbus RTU, Modbus TCP, WIFI ou LoRaWAN.
Le bon choix dépend surtout du nombre de compteurs, de la distance, des données à récupérer et de l'installation existante.
Les questions qu'il faut se poser
Combien de compteurs ?
Un seul compteur, quelques compteurs dans un tableau ou plusieurs dizaines répartis dans un bâtiment ?
Relever sur quel support ?
Sur un afficheur local, un ordinateur, une GTB, un automate ou directement sur votre téléphone ?
Quelles valeurs relever ?
Uniquement les kWh, ou également les puissances, tensions, courants, facteur de puissance... ?
Télérelève radio ou filaire ?
Vous avez déjà un réseau Ethernet ou pouvez poser un bus ? Sinon, passez en radio : WIFI ou LoRaWAN.
Quelle solution correspond à votre installation ?
VISUCLIC20 : L'afficheur Modbus prêt à l'emploi
Principe :
Jusqu'à 20 compteurs électriques Modbus peuvent être reliés au VISUCLIC20 par un bus RS485. Bus filaire obligatoire.
Avantages :
- Pas de logiciel, serveur, ordinateur
- Simple à câbler et paramétrer
- Prix attractif
Inconvénients :
Pas de consultation WEB à distance
- 20 compteurs max
- Bus filaire obligatoire
Applications :
- Déport des mesures d'un local technique
- Télérelève des consommations de places de parking
- Suivi de consommations dans l'industrie
VISUWEB : Consulter un compteur sur son téléphone
Principe :
On relie la sortie d'impulsion du compteur au VISUWEB qui transmet le relevé en WIFI. Une application permet de visualiser les relevés.
Avantages :
- Pas de logiciel, serveur, ordinateur
- Solution radio
- Application SUPLA gratuite
Inconvénients :
- WIFI 2,4 GHz fiable obligatoire
- 1 compteur max par VISUWEB
- Portée limitée du WIFI
Applications :
- Copropriété
- Marina
- Location saisonnière
Modbus RTU : La solution standard du sous-comptage sur RS485
Principe :
Les compteurs sont reliés entre eux par un bus RS485 (2 fils), jusqu'à une passerelle Modbus/USB ou un automate. Un logiciel lit les grandeurs : kWh, A, V...
Avantages :
- Prix compétitifs des compteurs
- Jusqu'à 32 compteurs sur 1 200 m
- Toutes les grandeurs électriques disponibles
Inconvénients :
- Nécessite une passerelle
- Nécessite un logiciel
- Nécessite de paramétrer la table Modbus
Applications :
- Industrie
- Panneaux solaires
- GTB (décret BACS)

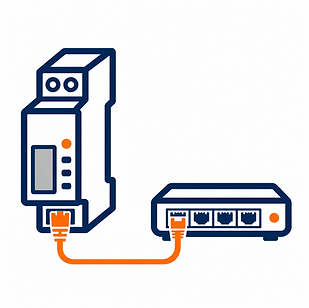

Modbus TCP : Le Modbus directement sur le réseau Ethernet
Principe :
Le compteur se branche sur le réseau Ethernet du bâtiment par une prise RJ45. Il est interrogé par son adresse IP depuis une GTB ou un logiciel.
Avantages :
- Adapté à un grand nombre de compteurs
- Utilise le réseau existant, sans passerelle
- Toutes les grandeurs électriques disponibles
Inconvénients :
- Une prise réseau par compteur
- Prix des compteurs plus élevé
- Adressage IP à gérer
Applications :
- Bâtiments tertiaires
- Data centers
- Sites industriels multi-tableaux
WIFI : Le compteur MID avec WIFI intégré
Principe :
Le compteur MID communique directement en WIFI. Ses mesures sont envoyées vers une application et consultées sur smartphone, partout dans le monde.
Avantages :
- Aucun câble de communication
- Sans passerelle ni abonnement
- Index MID valable pour la refacturation
Inconvénients :
- Nécessite un WIFI fiable dans le tableau
- Dépend de la box et du réseau du site
- Peu adapté aux grands parcs de compteurs
Applications :
- Locations saisonnières
- Refacturation entre locataires
- Bornes de recharge
LoRaWAN : Le compteur MID avec LoRaWAN intégré
Principe :
Le compteur MID transmet ses mesures par radio à une passerelle LoRaWAN, qui les envoie vers un serveur. Les relevés sont consultés en ligne.
Avantages :
- Aucun câble de communication
- Portée radio importante
- Adapté aux grands parcs de compteurs
Inconvénients :
- Nécessite une passerelle LoRaWAN
- Nécessite un serveur réseau et une plateforme
- Données transmises à intervalles, pas en temps réel
Applications :
- Sites multi-bâtiments
- Campings et parcs résidentiels
- Parcs photovoltaïques
