UMG 800/801 : Analyseur modulaire Janitza

Gamme Janitza UMG 800

Un analyseur de réseau, autant de départs que nécessaire.

Les UMG 800 et UMG 801 sont des analyseurs de réseau modulaires. Conçus et fabriqués par Janitza, en Allemagne.

Le principe est simple :

  • un appareil de base,

  • auquel on ajoute des modules de mesure de courant,

  • selon le nombre de départs à surveiller.

Une seule centrale suffit. Là où il fallait un compteur par départ, avec le câblage et l'encombrement que cela représente en tableau.

Pour quels usages ?

  • Sous-comptage par atelier, par zone ou par locataire

  • Répartition des charges en data center

  • Surveillance d'un tableau divisionnaire

  • Analyse de la qualité de l'énergie

  • Mesure du sens du flux sur une installation photovoltaïque

Une intégration sans contrainte.

Les deux centrales communiquent en Modbus RTU, Modbus TCP et OPC UA.

Elles s'intègrent aussi bien à une GTB qu'à une supervision industrielle.

La solution multifonction modulaire


Modulaire


Évolutif

ChatGPT Image 12 juin 2026, 12_28_18.png

Paramétrable

ChatGPT Image 12 juin 2026, 12_31_51.png

Visualisation


Multifluide


Connectivité


Flexible


13 modules


Communiquant


Courant RCM

Centrales modulaires : 2 solutions

UMG 801 : Performances sans limite

Réf. : 52 31 003

Centrale de mesure Janitza UMG 801

  • 4 voies multifonctions, entrées/sorties numériques 4/4

  • Fréquence d'échantillonnage élevée : 51,24 kHz

  • Précision de mesure : 0,2S

  • Harmoniques et interharmoniques jusqu'au 127e rang

  • Détection des transitoires en 18 μs

  • COMTRADE & PQDif

  • 13 emplacements de modules, jusqu'à 96 voies de mesure de courant supplémentaires

  • Encombrement : 8 modules

UMG 800 : Encombrement mini

Réf. : 52 38 002

Centrale de mesure Janitza UMG 800

  • RS-485, double Ethernet, USB

  • Modbus RTU, TCP/IP, OPC UA, passerelle Modbus, NTP

  • Fréquence d'échantillonnage élevée : 51,24 kHz

  • Comparateur et liste blanche Modbus (Modbus whitelisting)

  • Détection des transitoires en 18 μs

  • 13 emplacements de modules, jusqu'à 96 voies de mesure de courant supplémentaires

  • Encombrement : 2 modules

Ajouter jusqu'à 12 modules : 3 Solutions

Module Janitza 800-CT8-A, 8 entrées TC 1 A / 5 A

800-CT8-A : Entrée TC 1A ou 5 A

Réf. : 52 31 230

  • 8 canaux de mesure de courant

  • Pour transformateurs de courant conventionnels 1 A ou 5 A

  • Alimentation par connecteur BUS

  • Encombrement : 4 modules

Module Janitza 800-CT8-LP, 8 entrées TC 333 mV

800-CT8-LP : Entrée TC 333 mV

Réf. : 52 31 234

  • 8 canaux de mesure de courant

  • Pour transformateurs de courant low power 333 mV

  • Alimentation par connecteur BUS

  • Encombrement : 1 module

Module Janitza 800-DI14, 14 entrées digitales

800-DI14 : Entrées digitales

Réf. : 52 31 214

  • 14 entrées digitales

  • Type on/off, open/closed etc...

  • Alimentation par connecteur BUS

  • Encombrement : 1 module

Visualiser les mesures : 3 solutions

Serveur web intégré de l'UMG 800 affiché sur tablette

Page WEB

Écran déporté Janitza RD 96

Écran déporté

Logiciel de supervision Janitza GridVis

Logiciel GridVis

Exemple 1 : UMG 801 avec 7 modules 800-CT8-A et 2 RSCON

UMG 801 avec 7 modules 800-CT8-A et 2 RSCON

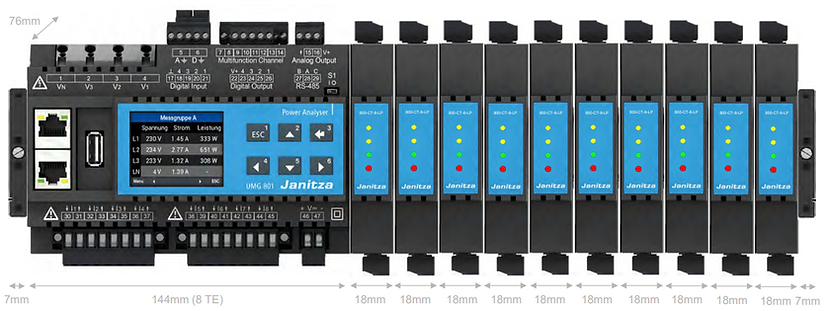

Exemple 2 : UMG 801 avec 10 modules 800-CT8-LP

UMG 801 avec 10 modules 800-CT8-LP

Exemple 3 : UMG 800 avec 12 modules 800-CT8-LP et écran RD 96

UMG 800 avec 12 modules 800-CT8-LP et écran RD 96
